Ürün ayrıntıları:
|
| Özellik aralığı: | 60-160 | Hız oranı aralığı: | P1:1-3arcmin P2:3-5arcmin |
|---|---|---|---|
| İade izni: | 8-16 ark dakika | Şartname: | 64 |
| Menşei: | Çin | Sertlik: | Sertleştirilmiş Diş Yüzeyi |
| Vurgulamak: | Yüksek Hassasiyetli Planet Dişli Kutusu,ISO9001 Planet Dişli Kutusu,3arcmin Planet Dişli Redüktörü |
||

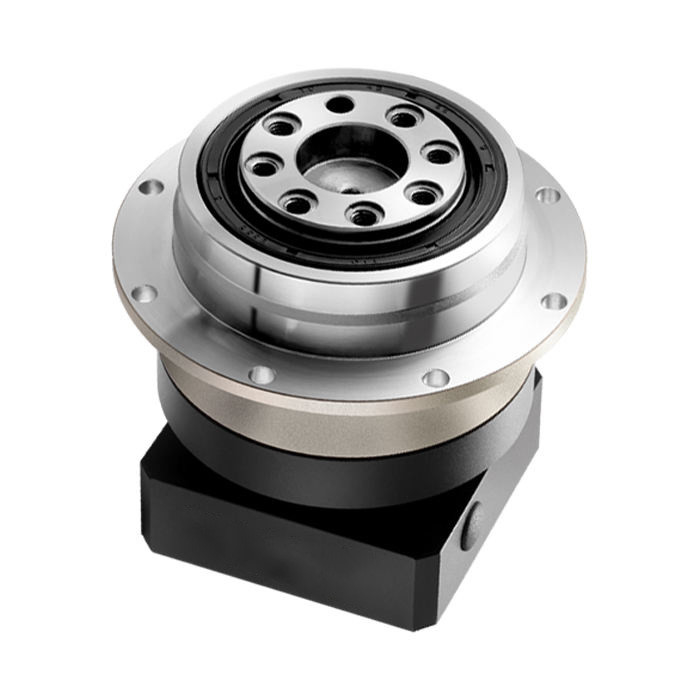

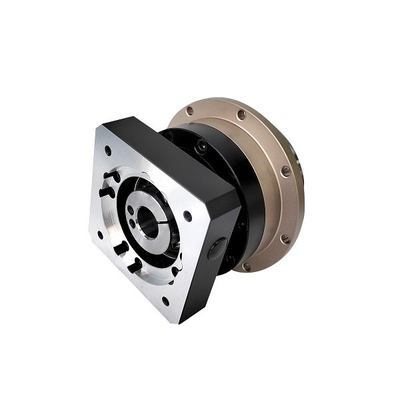

Yüksek Hassasiyetli Dairesel Flanşlı Motorlu Planet Dişli Kutusu (QG Serisi)
Yüksek hassasiyetli planet dişli kutusu düz dişli tasarımını benimser ve hassas takım tezgahları, lazer kesim ekipmanları, pil işleme ekipmanları vb. gibi servo motorlarla çeşitli kontrol iletim alanlarında kullanılır. Büyük burulma sertliği ve büyük çıktı avantajlarına sahiptir. tork.
Ürün açıklaması:
1. Özel flanş bağlantı çıkışı, en büyük kurulumla tatmin edebilir.
2. daha kısa boyut, düşük kurulum alanı.
3. Düşük geri tepme, hassas konum.
4. Çift destek kafesi planet raf yapısı. yüksek güvenilir.Sık sık tersinir rotasyona uyabilir.
5.Eksenel boşluk ayar fonksiyonu ile.
6. Dönen çerçeve yatağı değiştirilebilir.Açısal temaslı yatağa değiştirildikten sonra, eksenel kuvvet ve radyal kuvvetin taşıma kapasitesi büyük ölçüde azalacaktır.
7. Darbe dayanımı, yüksek hızlanma ve yavaşlama koşullarına uyum sağlayabilir.
Ürünler gösterir:
| Özellikler | QG64 | QG90 | QG110 | |||
| Teknik Parametreler | ||||||
| Maks.tork | Nm | 3 kez anma torku | ||||
| Acil Durdurma Torku | Nm | 3 kez anma torku | ||||
| Maks.Radyal Yük | N | 2050 | 4100 | 8200 | ||
| Maks.Eksenel Yük | N | 513 | 1025 | 2050 | ||
| Burulma Sertliği | Nm/yay dakikası | 13 | 31 | 82 | ||
| Maks.Giriş Hızı | rpm | 6000 | 6000 | 4500-6000 | ||
| Nominal Giriş Hızı | rpm | 4000 | 3000 | 3000 | ||
| Gürültü | dB | ≤58 | ≤60 | ≤65 | ||
| Ortalama Yaşam Süresi | h | 20000 | ||||
| Tam Yük Verimliliği | % | L1≥95% L2≥90% | ||||
| Geri Tepki | P1 | L1 | arkmin | ≤3 | ≤3 | ≤3 |
| L2 | arkmin | ≤5 | ≤5 | ≤5 | ||
| P2 | L1 | arkmin | ≤5 | ≤5 | ≤5 | |
| L2 | arkmin | ≤8 | ≤8 | ≤8 | ||
| Atalet Momenti Tablosu | L1 | 4 | Kg*cm2 | 0.13 | 0,51 | 2.87 |
| 5 | Kg*cm2 | 0.13 | 0.47 | 2.71 | ||
| 7 | Kg*cm2 | 0.13 | 0.45 | 2.62 | ||
| 10 | Kg*cm2 | 0.03 | 0.44 | 2.57 | ||
| L2 | 16 | Kg*cm2 | 0.03 | 0.23 | 0.47 | |
| 20 | Kg*cm2 | 0.03 | 0.23 | 0.47 | ||
| 25 | Kg*cm2 | 0.03 | 0.23 | 0.47 | ||
| 28 | Kg*cm2 | 0.03 | 0.23 | 0.47 | ||
| 35 | Kg*cm2 | 0.03 | 0.23 | 0.47 | ||
| 40 | Kg*cm2 | 0.03 | 0.23 | 0.47 | ||
| 50 | Kg*cm2 | 0.03 | 0,2 | 0.44 | ||
| 70 | Kg*cm2 | 0.03 | 0,2 | 0.44 | ||
| 100 | Kg*cm2 | 0.03 | 0,2 | 0.44 | ||
| Teknik parametre | Seviye | Oran | QG64 | QG90 | QG110 | |
| Puanlanmıs tork | L1 | 4 | Nm | 40 | 120 | 220 |
| 5 | Nm | 40 | 125 | 260 | ||
| 7 | Nm | 40 | 125 | 260 | ||
| 10 | Nm | 35 | 80 | 160 | ||
| L2 | 16 | Nm | 50 | 120 | 300 | |
| 20 | Nm | 50 | 120 | 300 | ||
| 25 | Nm | 50 | 125 | 350 | ||
| 28 | Nm | 50 | 120 | 300 | ||
| 35 | Nm | 50 | 125 | 350 | ||
| 40 | Nm | 50 | 125 | 350 | ||
| 50 | Nm | 50 | 125 | 350 | ||
| 70 | Nm | 50 | 125 | 350 | ||
| 100 | Nm | 35 | 80 | 220 | ||
| Koruma derecesi | IP65 | |||||
| Çalışma Sıcaklığı | ºC | - 10ºC ila -90ºC | ||||
| Ağırlık | L1 | kilogram | 1.3 | 3.4 | 7.1 | |
| L2 | kilogram | 1.9 | 4.7 | 9.5 | ||
Bizim avantajımız:
1. Çıkış dişli bağlantı, standart kurulum, evrensel kullanım.
2. Tek konsol yapısı. basit tasarım, ekonomik fiyat
3. Sabit çalışma.Düşük gürültü.
4. Yuvarlak flanş çıkışı, dişli ters bağlantı, standart boyut.
5.Keyway, kuvvet milinde açılabilir.
6.Çıkış bağlantı özellikleri tamamlandı ve birçok seçenek var
7.Boşluk 8-16 yaymin.Çoğu duruma uygun olabilir.
Sıkça Sorulan Sorular:
S: Ürünleriniz ağırlıklı olarak hangi alanlarda kullanılıyor?
C: Şu anda esas olarak hassas planet dişli redüksiyon motorlarında uzmanız.Hassas planet redüktör çoğunlukla tıbbi ekipman, 3D yazıcılar, kapı açma makineleri, kılavuz çekme makineleri, CNC torna tezgahları ve bir dizi otomasyon ekipmanı gibi otomasyon alanında kullanılmaktadır.
S: Doğru planet dişli kutusu nasıl seçilir?
C: Her şeyden önce, ilgili parametreleri sağlamanız gerekiyor.Elinizde motor çizimleri var ise size daha hızlı uygun bir redüktör önermemizi sağlayacaktır.Aksi takdirde, aşağıdaki motor parametrelerini sağlamanızı isteriz: çıkış hızı, çıkış torku, voltaj, akım, IP, gürültü, çalışma koşulları, motor boyutu ve gücü, vb.
S: özelleştirilmiş hizmetler sunuyor musunuz?
C: Evet, özel bir hizmet sunuyoruz.Sadece ihtiyaçlarınızı ortaya koymanız yeterli, size bir plan sunmak için elimizden geleni yapacağız, planlar yapacağız, ihtiyaçlarınızı karşılamak için elimizden gelenin en iyisini yapacağız.
S: Fiyat nedir?
C: Her bir ürünün fiyatının ana belirleyicisi sipariş miktarıdır.Bizimle iletişime geçebilir ve birbirimizi tanıyabilirsiniz.Fiyatımızın, ürün kalitemizin ve hizmetimizin sizi memnun edeceğine inanıyoruz.
